01
Zentrale Datenbasis
Messstellen, Gerätedaten, Prüfstatus, Dokumente und Projektinformationen werden strukturiert zusammengeführt.
PLANTECH · Browserbasierte PLT-Prüflösung
PLT-Prüfapp Web – digitale PLT-Prüfungen im Browser
Messstellen, Prüfvorlagen, SIF-Funktionen, Software-/PLS-Prüfungen, Dokumente, Freigaben und Prüfberichte in einer zentralen Webanwendung. Für strukturierte Prüfabläufe in PLT, Elektro- und Automatisierungsprojekten – vom Projektstart bis zur nachvollziehbaren Dokumentation.
Ein System
Vom Projekt und Prüfplan bis zum digitalen Prüfbericht.
01 · Zentrale Webanwendung
Ein gemeinsamer Prüfstand statt verteilter Dateien und Einzelstände.
Die PLT-Prüfapp Web führt projektbezogene Daten, Messstellen, technische Angaben, Prüfstände und Dokumente zentral zusammen. Berechtigte Mitarbeiter arbeiten über ihren Browser auf dem aktuellen Datenstand – ohne lokale Installation der Prüfapp an jedem Arbeitsplatz.
02
Geführte Prüfungen
Prüfschritte, Pflichtangaben, Messwerte, Bemerkungen und Nachweise werden passend zum Prüfobjekt bearbeitet.
03
Klare Verantwortlichkeiten
Elektroprüfung, Software, PLS/HMI, Historisierung und Freigaben können fachlich voneinander getrennt dokumentiert werden.
04
Nachvollziehbare Ergebnisse
Prüfabschlüsse, Änderungen, Freigabeschritte und Berichte bleiben projektbezogen nachvollziehbar.
02 · Digitaler Prüfprozess
Vom Projekt und Stammdatensatz bis zum dokumentierten Prüfabschluss.
Der Prüfprozess bleibt auch bei großen Stellenlisten übersichtlich. Gerätetyp, Klassifizierung, Projektvorgaben und Rollen bestimmen, welche Prüfbereiche und Pflichtpunkte angezeigt werden.
01
Projekt anlegen
Kunde, Bereich, Verantwortlichkeiten und Projektregeln festlegen.
02
Daten übernehmen
Stellenlisten importieren oder Messstellen direkt erfassen.
03
Prüfung vorbereiten
Prüftyp, SIF, Software, Historisierung und Dokumente zuordnen.
04
Vor Ort prüfen
Prüfschritte, Messwerte, Status und Nachweise bearbeiten.
05
Funktionen testen
Signalwege, SIF-Ketten, PLS/HMI und Integration nachvollziehen.
06
Prüfen & freigeben
Verantwortliche schließen ihre fachlichen Bereiche getrennt ab.
07
Bericht erstellen
Prüfergebnisse, Legende und Nachweise als PDF dokumentieren.
03 · Dashboard & Projekte
Projektstatus, Messstellen und offene Prüfungen direkt im Blick.
Projektsteuerung
Zentrale Übersicht für laufende Prüfprojekte
Das Dashboard bündelt die für den Projektfortschritt relevanten Informationen. Filter, Suche und Statusanzeigen erleichtern die Arbeit mit umfangreichen Messstellenbeständen.
- Aktives Projekt und zugehörige Messstellen
- Geplante, laufende und abgeschlossene Prüfungen
- Filter nach Prüfstatus, Klassifizierung und Aufgaben
- Fälligkeiten und wiederkehrende Prüfungen
- Direkter Einstieg in Prüfblatt und Gerätedaten
04 · Digitale Prüfblätter
Gerätespezifisch prüfen – statt jedes Prüfobjekt gleich zu behandeln.
Prüfung vor Ort
Prüfschritte passend zum realen Prüfobjekt
Druck, Temperatur, Durchfluss, Grenzstand, Füllstand, Motorabgang, Sicherheitsabschaltung und weitere Prüftypen erhalten jeweils passende Prüfschritte. Nicht passende Punkte müssen nicht künstlich abgearbeitet werden.
- Pflichtpunkte mit geführter Fehleranzeige
- Bewertung i.O., n.i.O., nicht anwendbar und weitere Zustände
- Messwerte, Bemerkungen und Nachweise direkt im Prüfblatt
- Zwischenspeichern und später fortsetzen
- Abschluss mit persönlicher Bestätigung entsprechend der Rolle
Projektbezogene Grundlage:
Prüf- und Freigabekriterien richten sich nach dem konkreten Auftrag,
der jeweiligen Anlagenfunktion sowie den Vorgaben des Auftraggebers.
Die Prüfapp unterstützt deren strukturierte Umsetzung und Dokumentation.

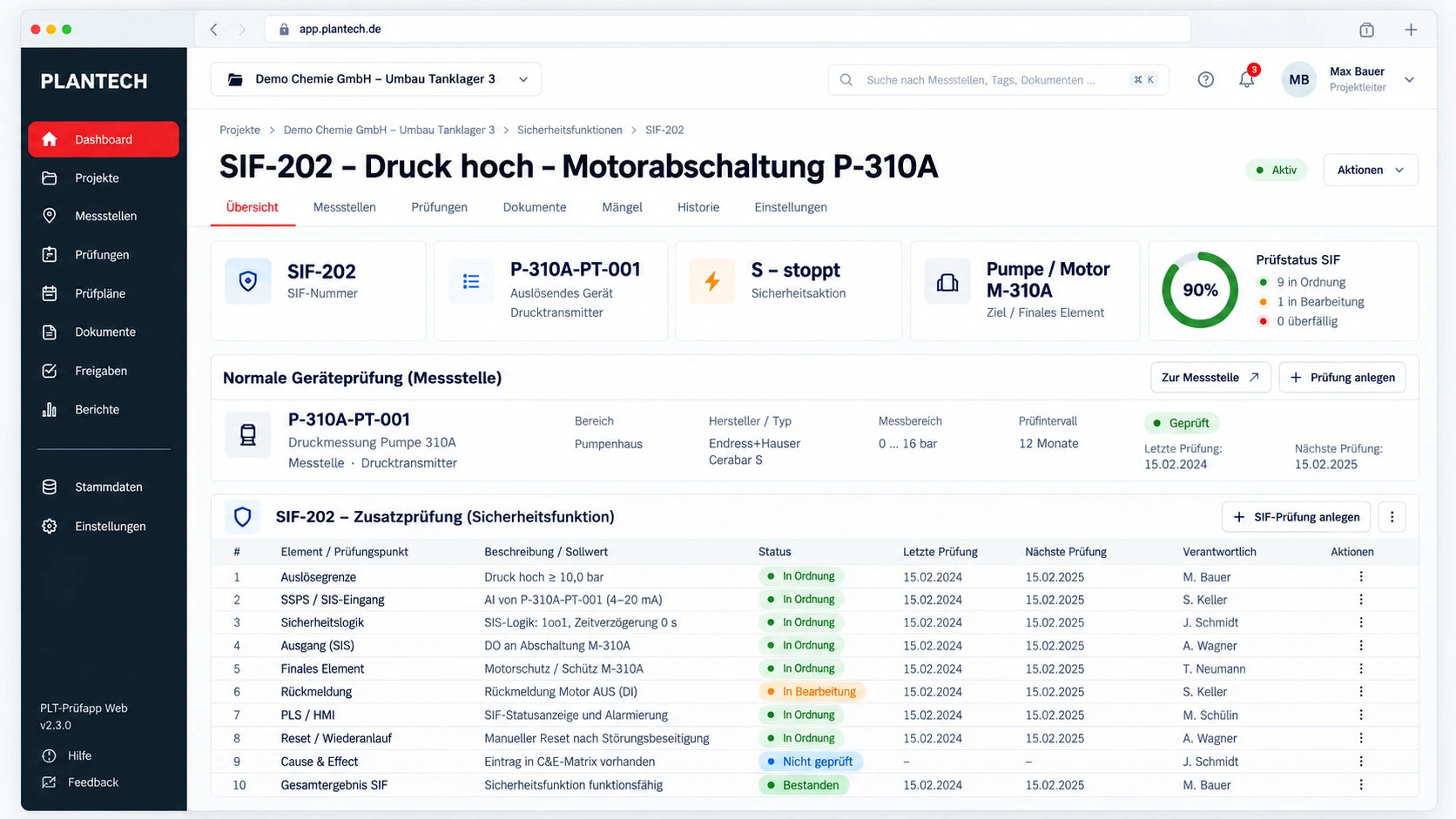

05 · SIF & Sicherheitsfunktionen
Geräteprüfung und Sicherheitsfunktion bleiben fachlich getrennt – aber verbunden.
Eine SIF ersetzt nicht den eigentlichen Gerätetyp. Ein Drucktransmitter bleibt eine Druckmessstelle, ein Grenzstandsschalter bleibt ein Grenzstandsschalter. Ist das Gerät Bestandteil einer Sicherheitsfunktion, ergänzt die Prüfapp einen separaten SIF-Prüfbereich.
Druckmessung mit Motorabschaltung
Druckwert → SSPS/SIS → Sicherheitslogik → Ausgang → Motorabschaltung →
Rückmeldung und Anzeige.
Liquiphant / Grenzstand
MIN-/MAX-Funktion, frei/bedeckt, Fail-Safe-Verhalten und zusätzlicher
Nachweis der Sicherheitsfunktion.
Motorabgang / Sicherheitsabschaltung
Separater Prüfumfang für Einschub, Schütz, Sicherheitsrelais,
Rückführkreis und SSPS-Abschaltkette.
Cause & Effect
Die komplette Wirkungskette nachvollziehen
SIF-Nummer, Prüfebene, Sicherheitskreis, Auslösebedingung, Wirkungsziel und Rückmeldung können direkt der Messstelle zugeordnet und im Prüfablauf berücksichtigt werden.
- Geräteprüfung bleibt erhalten
- SIF-Prüfung wird zusätzlich eingeblendet
- Cause-&-Effect-Wirkung mit Ziel-TAG
- SSPS-/SIS-Eingang, Logik, Ausgang und finales Element
- Rückmeldung, Reset und Wiederanlauf dokumentierbar

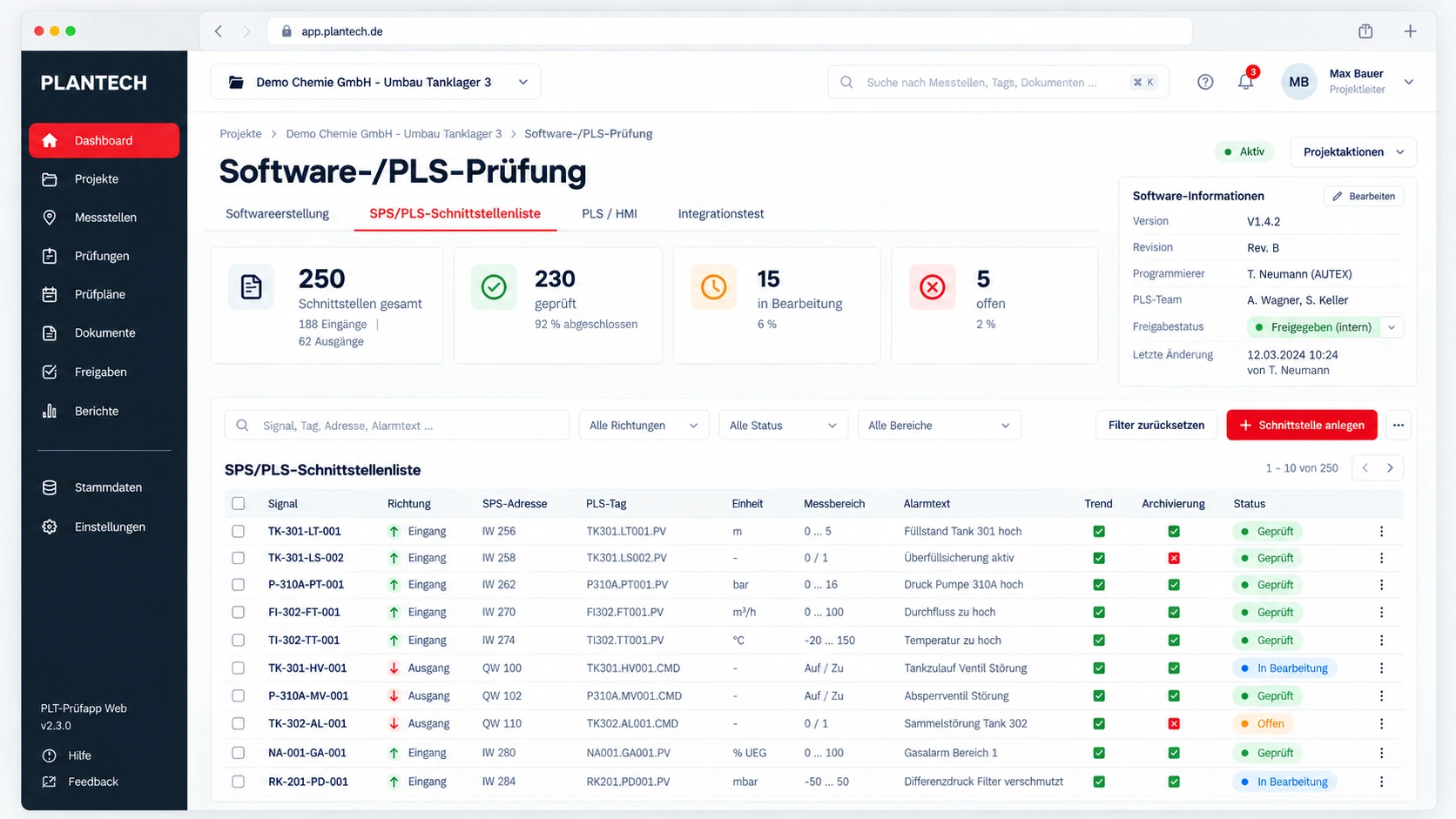

06 · Software, SPS & PLS
Softwareerstellung, Schnittstellen und PLS/HMI getrennt dokumentieren.
Wo mehrere Fachabteilungen beteiligt sind, bildet die Prüfapp die Verantwortlichkeiten getrennt ab. So bestätigt jede Person nur den eigenen Prüfumfang.
Getrennte Verantwortung
Vom SPS-Programmierer bis zum Integrationstest
- SPS-/Softwareerstellung mit Version und Verantwortlichem
- Revisionsgeführte SPS/PLS-Schnittstellenliste
- CSV-Export sowie CSV-/XLSX-Import
- PLS-/HMI-Umsetzung durch zuständiges Team
- Ende-zu-Ende-Test Feldgerät → I/O → SPS → PLS/HMI
- Getrennte fachliche Bestätigungen mit Name, Firma und Datum
07 · Historisierung & Trends
Optionale Prozesshistorisierung nur dort, wo das Projekt sie benötigt.
Historian-Systeme werden projektbezogen konfiguriert und nicht als allgemeiner Prüfstandard vorausgesetzt. Für einzelne Messstellen kann festgelegt werden, ob Messwertarchivierung und Trenddarstellung erforderlich sind.
Projektbezogene Auswahl
Beispielsweise Aspen InfoPlus.21, AVEVA PI System, AVEVA Historian, Siemens Process Historian, Honeywell PHD oder kundenspezifische Systeme.
Messstellenbezogene Prüfung
Quell-Tag, Historian-Tag, Einheit, Messbereich, Zeitstempel, Datenqualität, Archivierung und Trend können nachvollziehbar geprüft werden.
Eigene Zuständigkeit
Die für Historisierung zuständige Abteilung bestätigt nur ihren eigenen fachlichen Bereich – unabhängig von Elektro-, SPS- oder PLS-Prüfung.
08 · Massenbearbeitung
Viele Messstellen vorbereiten, ohne Prüfhandlungen zu automatisieren.
Große Stellenlisten
Thematisch statt chronologisch aufgebaut
Wiederkehrende Einstellungen können auf mehrere ausgewählte Messstellen übertragen werden. Die Oberfläche ist nach fachlichen Themen gegliedert, damit Projektvorbereitung und Klassifizierung übersichtlich bleiben.
- Organisation & Zuordnung
- Prüfvorlage & Klassifizierung
- SIF / Sicherheitsfunktion
- Prüfplanung & Fristen
- Software / PLS
- Historisierung & Trends
- Workflow & Stammdatenfreigabe
Bewusste Grenze:
Prüfergebnisse, Unterschriften, PIN-Bestätigungen und fachliche Freigaben
werden nicht per Massenbearbeitung gesetzt. Die Funktion dient der
Vorbereitung und Klassifizierung – nicht dem Ersetzen einer Prüfung.
09 · Projektkonfiguration & Kundenbranding
Prüfprozesse an Projekt, Kunde und Organisation anpassen.
Projektbezogene Konfiguration
Ein System für unterschiedliche Kundenanforderungen
- Kunde, Anlage/Bereich und Projektverantwortung
- Kundenspezifisches Logo im Prüfbericht
- Software-/PLS- und Historian-Optionen
- Prüfvorlagen und projektspezifische Workflows
- Engineering-/Vorlagengeber projektbezogen auswählbar
Für spätere Integrationen sind unter anderem Hexagon Smart Instrumentation und AVEVA Engineering als mögliche Vorlagengeber vorgesehen. Die technische Anbindung kann über separate Importprofile und Mappings erfolgen.
10 · Stammdaten, Import & Export
Vorhandene Engineering- und Stellenlisten weiterverwenden.
Bestehende Messstellen- und Gerätedaten können übernommen, vor der Übernahme geprüft und anschließend projektbezogen weiterbearbeitet werden.
Excel / CSV
Stellenlisten einlesen, Feldzuordnungen prüfen und Daten kontrolliert in ein bestehendes oder neues Projekt übernehmen.
Importprofile
Unterschiedliche Datenquellen können über projektspezifische Importprofile und Feldmappings vorbereitet werden.
Export & Weiterverarbeitung
Gefilterte Daten, Prüfstände und definierte Übergabeinformationen können für nachgelagerte Prozesse bereitgestellt werden.

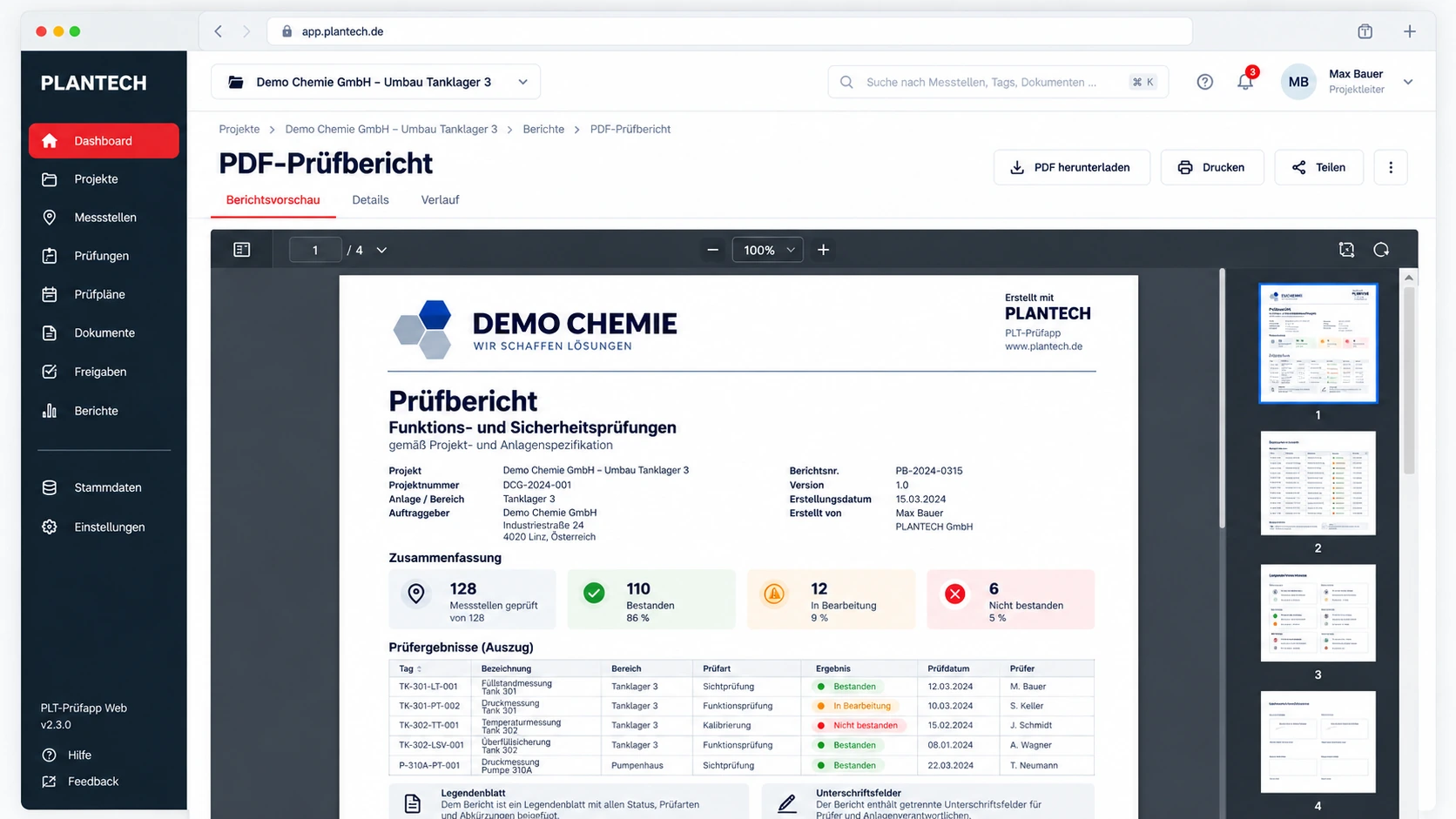

11 · Dokumente & Prüfberichte
Prüfdaten, Nachweise und verständliche PDF-Berichte zusammenführen.
Dokumentation
Auch außerhalb der App verständlich
- Ausgefüllte Prüfberichte oder leere Vorlagenformulare
- Kundenlogo und projektbezogene Kopfdaten
- Getrennte Unterschriftsfelder nach Verantwortungsbereich
- Erklär-/Legendenblatt für Abkürzungen und Bewertungskennzeichen
- Legendenblatt bei Sammelausdrucken nur einmal erforderlich
- Dokumente und Nachweise messstellen- oder projektbezogen zuordenbar
12 · Rollen, Freigaben & Sicherheit
Persönliche Zugänge und serverseitig geprüfte Berechtigungen.
Benutzer erhalten nur die Funktionen, die für ihre Rolle und Aufgabe vorgesehen sind. Kritische Aktionen und fachliche Freigaben werden nicht allein über die sichtbare Oberfläche gesteuert.
Mehrstufiges Sicherheitskonzept
Persönliche Anmeldung, Zwei-Faktor-Authentifizierung, Rollenprüfung, geschützte Dateizugriffe und Audit-Trail unterstützen den kontrollierten Mehrbenutzerbetrieb.
- Passwort + TOTP-2FA
- Serverseitige Rollen- und Workflowprüfung
- Re-Authentifizierung bei ausgewählten kritischen Aktionen
- Session- und CSRF-Schutz
- Geschützte Dateiablage und Downloads
- Nachvollziehbare Änderungen und Freigabeschritte
Prüfer
Bearbeitet die für die eigene Aufgabe vorgesehenen Prüfbereiche.
Software / PLS / Historisierung
Fachbereiche können getrennt bestätigt und dokumentiert werden.
Administration & Freigabe
Projektkonfiguration, Benutzerrechte und ausgewählte Freigaben bleiben getrennte Aufgaben.
13 · Einblicke in die Anwendung
Echte Oberflächen statt schematischer Platzhalter.
Die folgenden Ansichten zeigen typische Arbeitsbereiche der PLT-Prüfapp Web. Durch Anklicken kann der jeweilige Screenshot in voller Größe geöffnet werden.

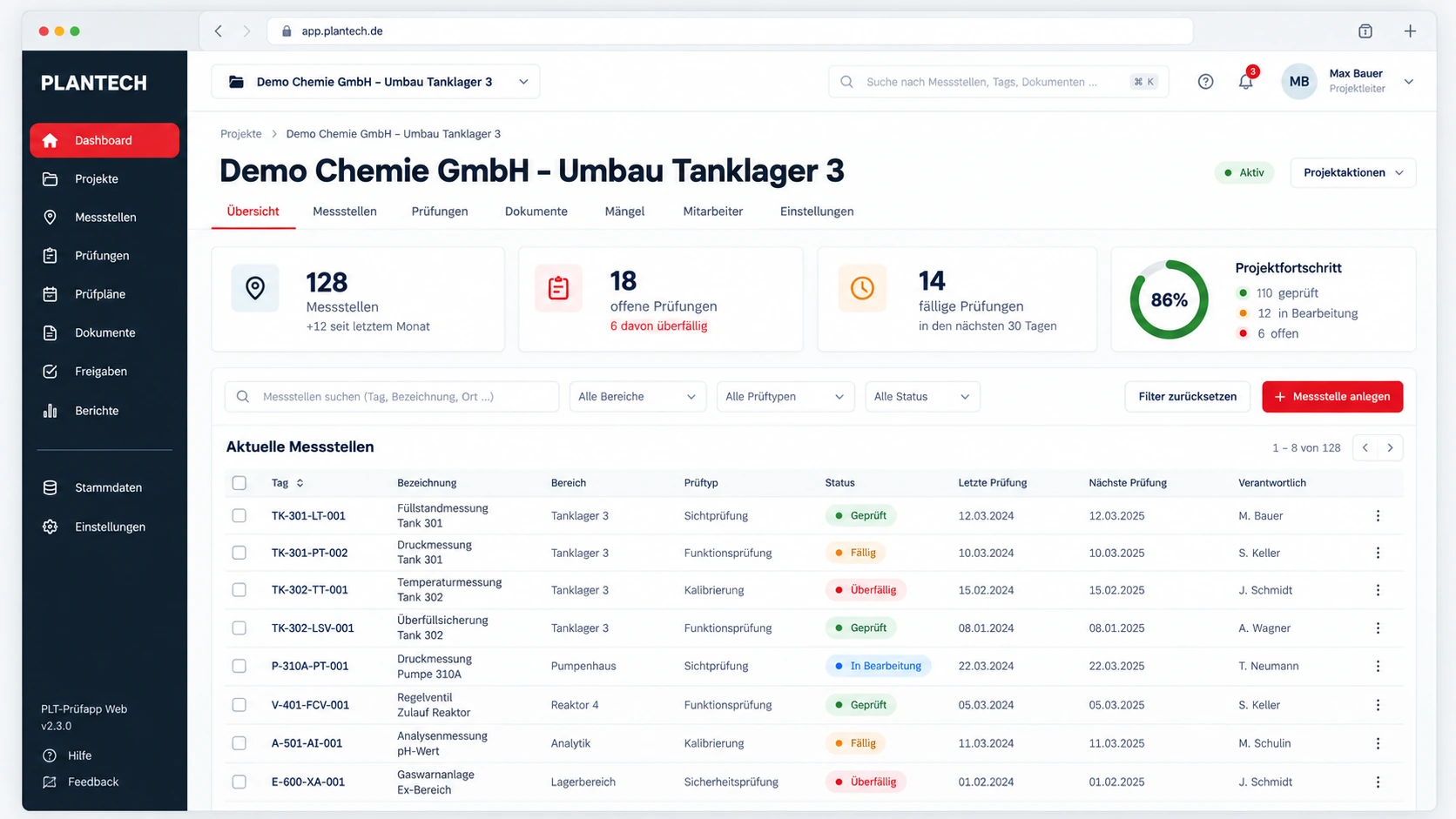

Dashboard & Projektübersicht
Projektfortschritt, Messstellenstatus, Filter und offene Aufgaben.

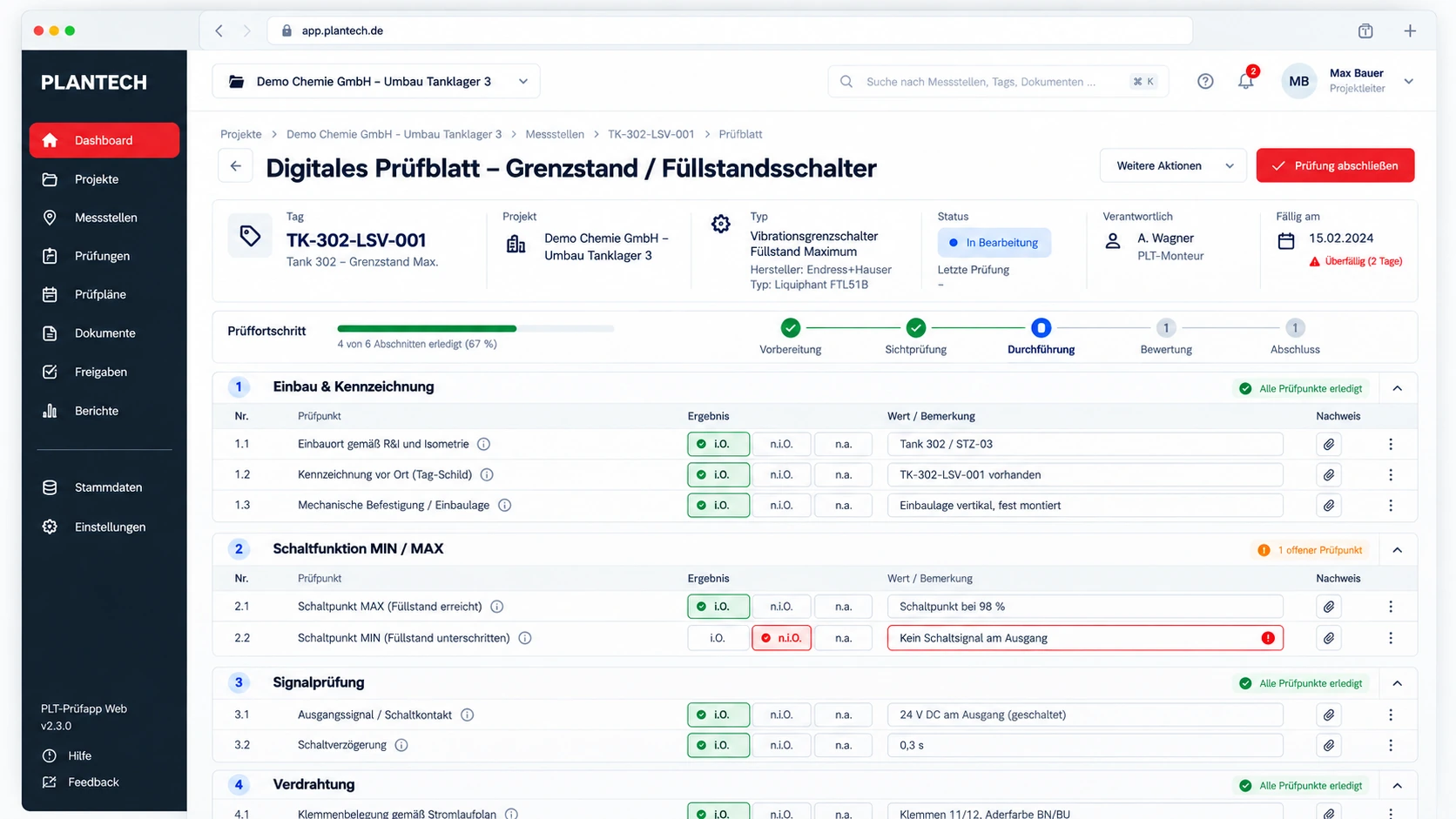

Digitales Prüfblatt
Gerätespezifische Prüfschritte, Messwerte, Pflichtfelder und Nachweise.

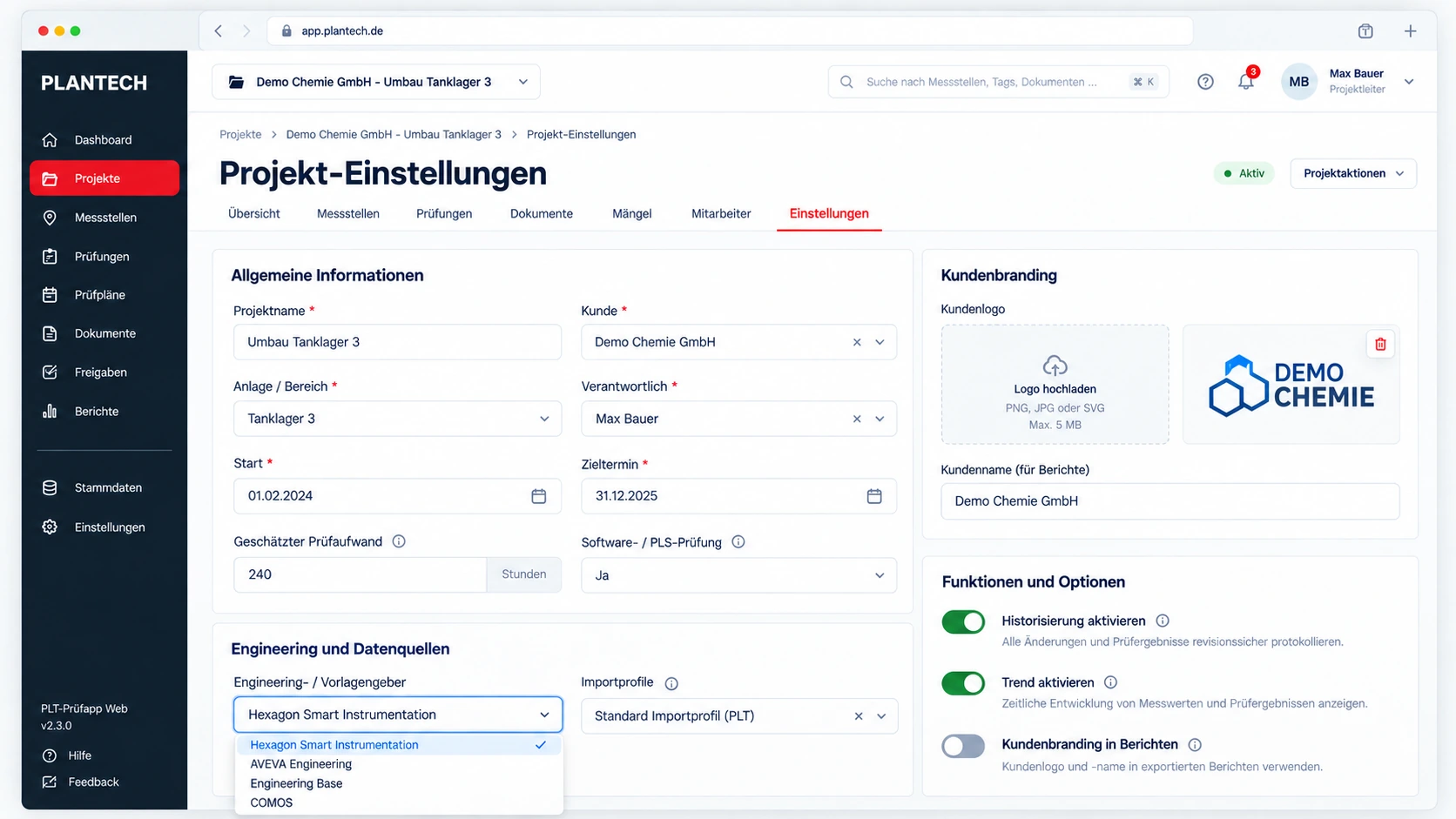

Projekt-Einstellungen
Kunde, Prüfmodi, Software-/PLS-Funktionen und projektbezogene Regeln.

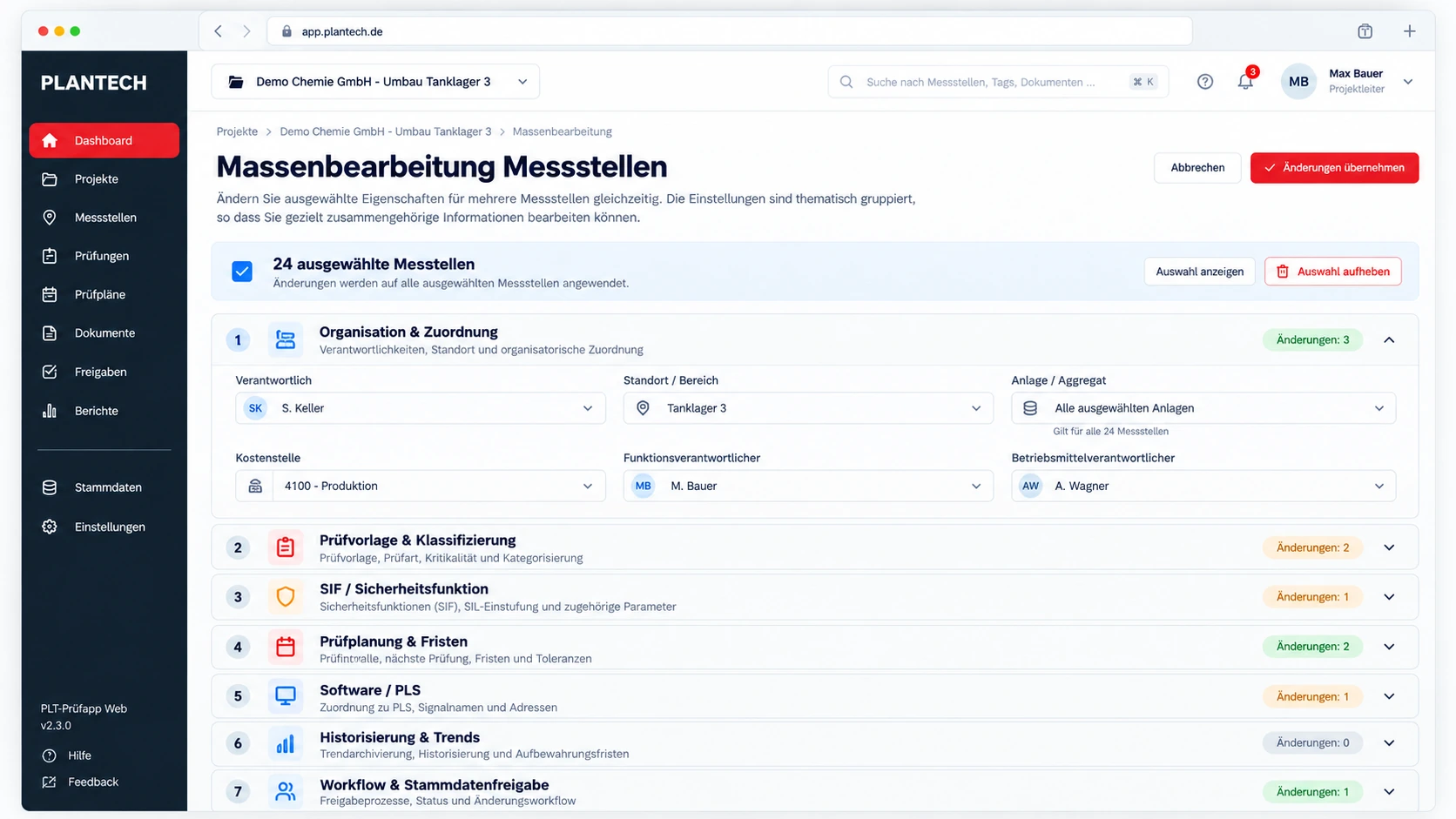

Massenbearbeitung
Prüfvorlagen, SIF, Fristen, Software und Historisierung für mehrere Stellen vorbereiten.
14 · Bereitstellung
Webversion oder Installations-/On-Premise-Version.
Je nach IT-Umgebung und organisatorischen Anforderungen kann die Prüfapp als zentrale Webanwendung oder als separat bereitgestellte Installations-/On-Premise-Lösung eingesetzt werden.
Webversion
Zentraler Zugriff über den Browser, gemeinsamer serverseitiger Datenstand und kontrollierter Mehrbenutzerbetrieb.
Projektbezogene Einrichtung
Rollenmodell, Prüfvorlagen, Kundenbranding, Importprofile und fachliche Abläufe werden für den vorgesehenen Einsatz konfiguriert.
On-Premise / Installation
Für Unternehmen, die die Prüfapp innerhalb ihrer eigenen Infrastruktur oder mit lokalem Feldbetrieb einsetzen möchten.
Installationsversion:
Weitere Informationen zur lokal bzw. kundenseitig betriebenen Lösung finden Sie auf der
Seite der PLT-Prüfapp Installations-/On-Premise-Version
.
PLT-Prüfapp Web kennenlernen
Wie soll Ihr PLT-Prüfprozess digital abgebildet werden?
Wir zeigen die Webversion anhand eines typischen Projektablaufs und besprechen, welche Messstellenstruktur, Prüfvorlagen, Rollen, SIF-Funktionen, Software-/PLS-Schritte und Dokumentationsanforderungen für Ihre Anwendung relevant sind.
